高效高精度五軸加工與自動化解決方案

展會亮點：真正的五軸五聯動加工MILL FX800五軸高速立式加工中心現已實現國產化，超精密的DZ 08 FX Precision+五軸聯動雙主軸高精密加工中心將首次在中國亮相2018 上海CCMT展

巨浪展位號：N1-B301

時間：2018年4月9-13號

地點：上海新國際博覽中心

展品介紹

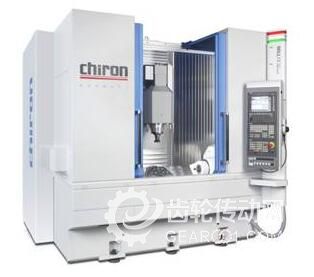

MILL FX800五軸立式高速加工中心


展品描述：MILL FX800 五軸高速立式加工中心是一款理想的完全的五軸五聯動加工中心，尤其適合于汽車及航空航天領域，現已實現國產化。

主要參數：

Travel X / Y / Z 行程: 800/630/550 mm

Spindle speed 主軸轉速: 12,000-20,000 rpm 可選

Tool taper 刀柄規格 : HSK-A63

Tilting table 工作臺擺動范圍: ±120°

Chip-to-chip time from 屑——屑 換刀時間: 4.2 s

Rapid feed, max. 快移速度: 最大 60 m/min

Control System 數控系統: Siemens 840D SL

優勢特點：

• 五軸聯動加工

• 兩軸數控轉臺

• 移動立柱式設計

• 寬敞的加工區域，易于使用吊裝工具

• 配置3D探頭，可對機床進行自動溫度補償

• 德國品質 中國制造

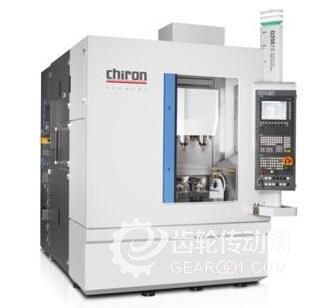

DZ 08 FX Precision+ 五軸聯動雙主軸高精密加工中心


展品描述：巨浪五軸聯動雙主軸加工中心DZ08FX Precision+將首次在中國亮相。Precision+技術賦予了該機床超高產能的加工優勢。DZ08FX Precision+最大扭矩為7Nm，主軸功率14kW，最高轉速40,000rpm，啟動時間僅需1.9秒。X軸加速度為10m/s²，Y軸加速度為17m/s²，Z軸加速度為20m/s²。 X軸和Y軸快移速度可達75m/min，Z軸快移速度可達100m/min。屑-屑時間為3.0秒，換刀時間約為0.8秒。

Precision+技術在X，Y和Z軸采用直線電機驅動，可產生更大的拉力及更高的動態性能，從而提高表面加工質量。直接測量系統確保所有軸的精度最高。該款新型機床尤其適用于對加工精度要求極高的行業。

主要參數：

Travel X / Y / Z 行程: 210/270/360 mm

Spindle speed, max. up to 主軸轉速: 最大 40,000 rpm

Universal driving shaft 聯動軸數: 5 axis

Tool taper 刀柄規格: HSK-E40

Chip-to-chip time from 屑——屑 換刀時間: 3.0 s

Rapid feed X / Y / Z, max. 快移速度: 最快 75 / 75 / 100 m/min

Control System 數控系統: Siemens 840D-SL or Fanuc 31i-B5

優勢特點：

• 五軸聯動加工

• Precision+技術，更高加工精度

• 雙主軸加工效率翻倍

• 直線電機驅動，更大拉力，更高動態性能

• 德國品質 德國制造

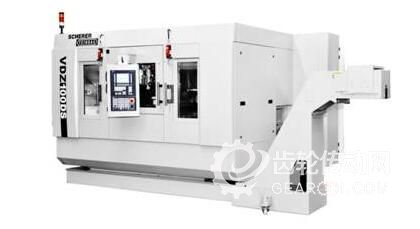

SCHERER VDZ 100DS舍勒雙主軸立式車削中心

展品描述：舍勒VDZ 100DS 是一款快速、易使用、強勁、動態特性優良、低維護的高性能車削中心。床身采用聚合物復合材料，具備良好的振動阻尼和靜態動態剛性，并可實現模塊化生產。

主要參數：

Travel X / Z 行程: 495/250 mm

Spindle speed, max. up to 主軸轉速: 最大 7000 rpm

Tool taper 刀柄規格: 30(DIN 69880)

Rapid feed 快移速度X/Z: 50/30 m/min

Control System 數控系統: Siemens 840D SL

優勢特點：

• 雙主軸加工效率翻倍

• 工件交換系統

• 緊湊設計，占地面積小

• 自動上下料單元，零件快速裝卸

• 德國品質 中國制造

FZ15W high speed雙工作臺高效立式加工中心

展品描述：巨浪FZ15W high speed立式加工中心以高速度、高動態性能、緊湊結構、高穩定性和可靠性著稱。該機床配置巨浪專利“籃式刀庫”，屑對屑換刀時間僅1.9秒。自動交換工作臺可在加工的同時裝卸零件。配合第四軸轉臺，可勝任復雜的大批量加工任務。

主要參數：

Travel X / Y / Z 行程: 550/400/425 mm

Spindle speed, max. up to 主軸轉速: 最大 12,000 rpm

Tool taper 刀柄規格:　HSK-A63

Double working table 雙工作臺:　2 x (660 x 400) mm

Load capacity 工作臺承載: 300 kg (單側)

Working table change 雙工作臺交換時間:　2.4 s

Basket tool places “籃式刀庫”刀位數:　20

Chip-to-chip time from 屑——屑換刀時間:　1.9 s

Rapid feed rate 快移速度X/Y/Z:　60 m/min

Control System 數控系統:　Siemens 840D Solutionline

優勢特點：

• 籃式刀庫

• 雙交換工作臺

• 移動立柱式設計

• 礦物鑄造床身

• 德國品質 中國制造

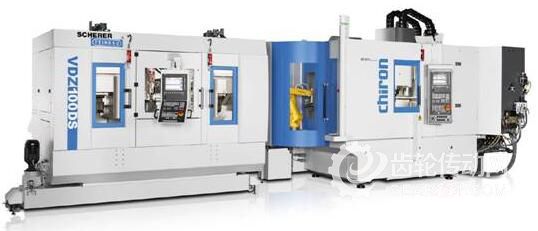

巨浪-舍勒 —— 車削與銑削的完美“一站式”解決方案

巨浪FZ15W high speed 雙工作臺高效立式加工中心與舍勒雙主軸立式車削中心VDZ 100DS可集成完美高效的自動車削與銑削解決方案。尤其適合同時需要車削與銑削加工的零件。

巨浪FZ15W high speed 雙工作臺高效立式加工中心與舍勒雙主軸立式車削中心VDZ 100DS

巨浪-舍勒系統優勢：

• 優化節拍，產能最大化

• 通過冷卻液循環與過濾系統的共同使用節約成本

• 節約資源，如能源、人員及占地面積等
