在切槽和切斷操作中，工藝可靠性至關重要，特別是當?shù)毒弑仨毶钌畹厍腥牍ぜr。配備單刃切槽刀片的 Walter CUT-SX 切槽和切斷系統剛好填補了這一空白：切槽深度不再像以前的雙刃刀片那樣受到刀片長度的限制。因此能夠實現許多行業日益提高的深切槽和切斷要求。同時，全新的自夾緊功能確保刀片在高負荷下也不會松開。
高度工藝可靠性的應用需要相應匹配的刀具。所以 Walter Cut-SX 切槽和切斷刀片系統持續擴展，以便解決方案能夠覆蓋盡可能寬泛的加工范圍。
瓦爾特未來還將提供帶增加型刀柄的四種型號的 Walter Cut-SX G2042R/L 切斷刀板：標準型和反向型左手刀具和右手刀具。這樣，再狹窄的位置也能夠順利使用。因為，如果刀具較寬的一端向前逐漸變細，切槽時就會在靠近主軸的位置產生一個可能干擾輪廓的棱邊。而對稱設計的反向型可以解決這個問題而不會產生干擾輪廓。
帶內冷的 Walter Cut-SX G2012-P 刀桿自 2013 年以來提供 20 毫米和 25 毫米兩種刀柄尺寸。如今瓦爾特在圖賓根的切削專家又增加了更小的直徑，即 12 毫米和 16 毫米的刀柄。這特別適用于多主軸車床、走刀式車床和走心式車床，因為刀具的尺寸劃分專門與機床型號相匹配。畢竟，機床上的調整空間常常是有限的。
刀板出類拔萃：Walter Cut-SX 的核心是刀板的自夾緊功能：切槽和切斷刀片與刀片座彼此精確協調;刀片形狀與圓弧底面完美貼合;夾緊指特別穩定。這種設計的最大優點是：相較于刀片傳統的傾斜安裝，該設計明顯提高了工藝可靠性，完美貼合的刀片在加工過程中不會松開。因為在切斷時刀片很容易卡在棒料和切斷的工件之間的凹槽中。
保持刀具頭部涼爽：在 SX G2012-P 典型的應用領域中，經常沒有位置進行外冷卻。更重要的是，不管有無高壓，帶內冷的 G2012-P 都可以將冷卻液直接輸送到切削刃上，其顯著的效果讓我自己都感到吃驚：首批客戶體驗表明，刀具壽命提高達 200%。切削區域和切屑的溫度開始時很高，隨后，切屑與斷屑器之間的有效冷卻將溫度持續降低并將切屑從槽中排出。這樣，切屑不會卡住，刀刃也不會損壞。另外，有效減少了積屑瘤和月牙洼磨損。
綜合能力：新 SX 切槽和切斷刀片的圓弧形狀第一眼看上去可能平淡無奇，但是卻凝聚了多年的開發成果。一開始，首先我們也考慮不帶圓弧的角度型作為替代。但是這種刀片不夠穩定，同時不易操作。最終我們選擇了圓弧形的“車式”刀片，這在當時是一個突破。圓弧形一方面賦予刀片穩定性，另一方面方便操作。如今在市場上想要找到除瓦爾特以外的類似單刃刀片，定然徒勞無功：這是真正的專利性優勢技術能力。
|
|
|
|
Walter Cut-SX G2042R/L |
Walter Cut-SX G2012 |
|
刀具 · G2042..R/L 帶加強柄的切斷刀具 · 刀板高度 26 和 32 mm · 刀片寬度 2–4 mm · 可提供左手型、右手型和反向型 · 切槽深度達 33 mm，切斷直徑達 65 mm
應用 · 用于在各類車床上切槽和切斷 · 在狹窄的空間條件下用副主軸進行切斷操作 · 以較大的刀具懸伸、較低的穩定性損失進行切斷 · 采用切斷刀具時的首選
|
刀具 · 內冷 · G2012 的刀柄規格為 1212、1616、2020 和 2525 mm · 刀片寬度 2、3、4、5 和 6 mm · 切斷工件最大直徑可達 80 mm
應用 · 適用于各類車床，尤其是：走心式車床、多主軸車床、走刀式車床和帶有棒料供給裝置的車床 · 最適用于小件制造和自動車絲加工（Decolletage）行業，但同時也適用于通用機械制造業 |

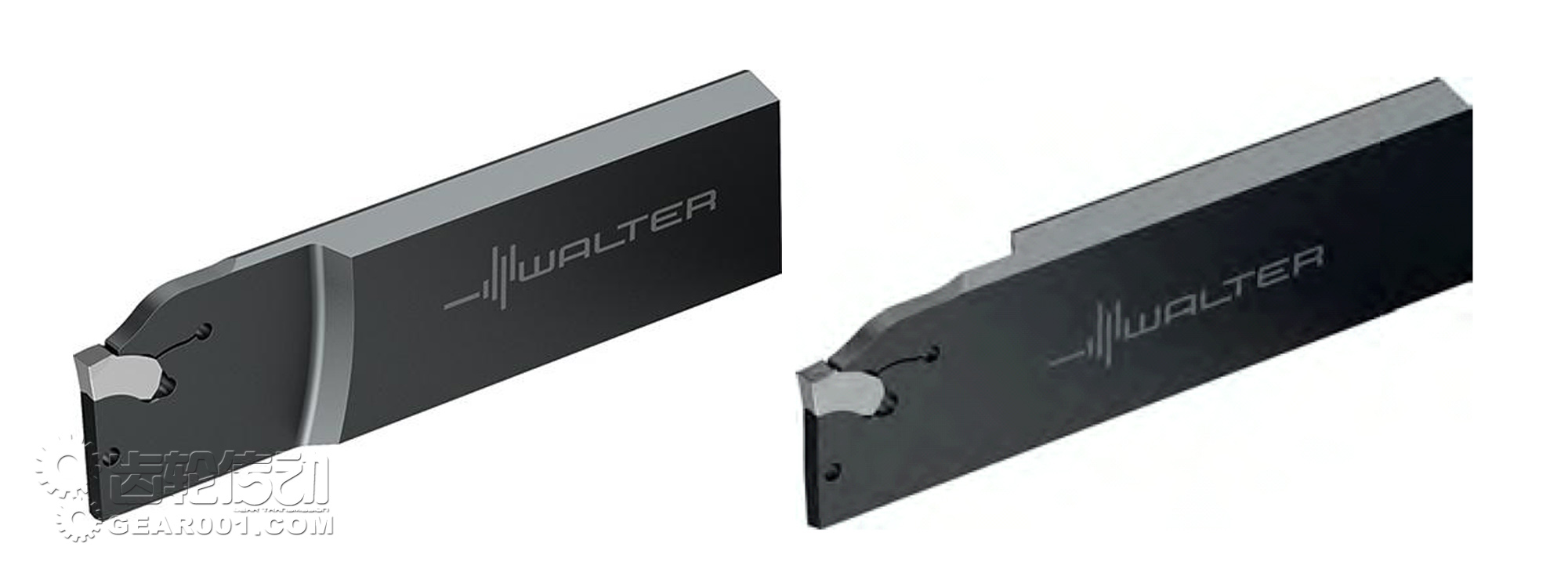

圖 1：Walter Cut-SX G2042R/L
圖注：瓦爾特未來還將提供帶增加型刀柄的四種型號的 Walter Cut-SX G2042R/L 切斷刀板。

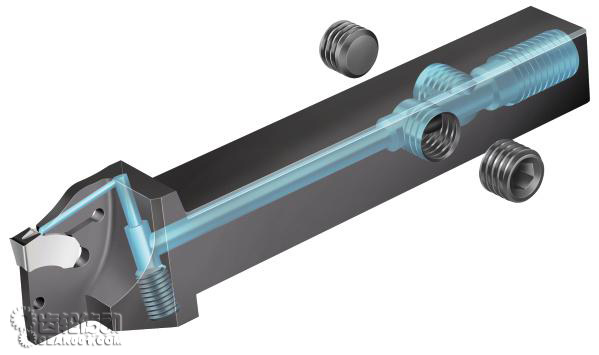

圖 2：Walter Cut-SX G2012
圖注：帶內冷的 Walter Cut-SX G2012 單體式刀具未來將增加頭部更小的 12 毫米和 16 毫米兩種刀柄尺寸。
圖 3：Walter SX 夾緊系統
圖注：Walter Cut-SX 自夾緊系統：切槽和切斷刀片與刀片座彼此精確協調，刀片形狀與圓弧底面完美貼合，夾緊指特別穩定。
